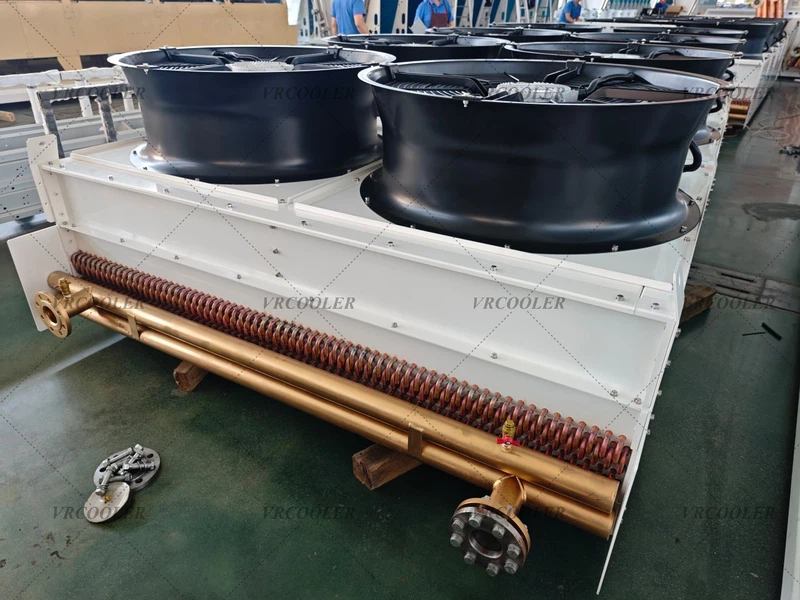

Radiator la distanță HT LT Răcitoare pentru motoare pe gaz la o centrală termoelectrică
Într-o centrală termoelectrică alimentată cu motoare pe gaz, răcirea nu este niciodată doar o funcție de sprijin. Are un impact direct asupra stabilității motorului, puterii electrice, intervalelor de întreținere și fiabilității generale a instalației. Atunci când motoarele mari pe gaz funcționează continuu sub sarcină, ele generează căldură substanțială în diferite părți ale sistemului și acea căldură trebuie gestionată într-un mod controlat. Acesta este motivul pentru care răcitoarele cu radiator la distanță HT LT sunt utilizate pe scară largă în instalațiile termoelectrice moderne.
Un sistem de radiator la distanță este proiectat pentru a elimina căldura din circuitele de răcire a motorului și a o respinge în atmosferă prin serpentinele schimbătoare de căldură cu aripioare și ventilatoare axiale instalate în aer liber. În loc să plaseze întreaga sarcină de răcire în interiorul halei motoarelor, banca de radiatoare este amplasată de la distanță, de obicei pe o platformă de oțel, pe acoperiș sau pe o structură montată la sol-. Acest aranjament ajută la reducerea temperaturii camerei motoarelor, îmbunătățește accesul la service în jurul generatoarelor și menține aspectul instalației mai curat și mai flexibil.
Pentru motoarele pe gaz, sistemul de răcire este de obicei împărțit în circuite HT și LT. Circuitul HT, sau circuitul de temperatură-înaltă, se ocupă în principal de partea de apă a mantalei motorului. Îndepărtează căldura din blocul motor, chiulasele și alte componente cu căldură ridicată-care trebuie să funcționeze într-un interval de temperatură strict controlat. Circuitul LT, sau circuitul de temperatură joasă-, este utilizat în mod obișnuit pentru răcirea aerului de încărcare, răcirea uleiului de lubrifiere și alte sarcini auxiliare de răcire care necesită o temperatură mai scăzută a lichidului de răcire. Separarea acestor două circuite este importantă deoarece motorul nu are nevoie de același nivel de temperatură peste tot. Diferitele sarcini de răcire necesită condiții termice diferite, iar aranjamentul HT/LT permite centralei să le controleze mai precis.
La o centrală termoelectrică, această separare aduce beneficii reale de funcționare. Răcitorul HT poate fi optimizat pentru sarcina termică principală a motorului, în timp ce răcitorul LT poate menține temperaturi mai scăzute pentru aerul de admisie sau sistemele auxiliare, ceea ce ajută motorul să respire mai bine și să funcționeze mai constant. Când ambele circuite sunt proiectate corespunzător, motorul poate funcționa cu o stabilitate îmbunătățită a combustiei, o eficiență mai bună și un stres termic mai mic. În termeni practici, asta înseamnă mai puține riscuri de supraîncălzire în timpul funcționării verii și o performanță mai fiabilă pe ore lungi de funcționare.
Un pachet de răcire HT LT cu radiator la distanță bine proiectat pentru motoarele pe gaz include de obicei bobine cu tuburi cu aripioare, ventilatoare axiale, cadru de oțel, colectoare, pompe de circulație, dacă este necesar, aranjament de expansiune, supape de control și un sistem de control electric pentru treptarea ventilatorului sau funcționarea cu turație-variabilă. Bateriile cu aripioare furnizează suprafața de transfer de căldură, în timp ce ventilatoarele forțează aerul ambiental peste fața serpentinei pentru a transporta căldura departe de lichidul de răcire. În multe proiecte, controlul vitezei ventilatorului este deosebit de important, deoarece cererea de răcire se modifică odată cu sarcina motorului și temperatura ambiantă. Funcționarea tuturor ventilatoarelor la viteză maximă tot timpul risipește energie, în timp ce controlul inteligent ajută instalația să economisească energie auxiliară și să mențină temperatura lichidului de răcire mai stabilă.
Alegerea materialelor contează și în aplicațiile instalațiilor termoelectrice. Unitățile de radiatoare exterioare sunt expuse la soare, ploaie, praf și uneori aer industrial coroziv. Din acest motiv, sistemele de radiatoare de la distanță sunt adesea construite cu structuri de oțel-de sarcină grea, motoare-protejate împotriva intemperiilor și bobine selectate în funcție de calitatea apei, presiunea de funcționare și condițiile amplasamentului. În medii cu praf sau agresiv, acoperirile anticorozive și distanța adecvată a aripioarelor devin și mai importante. Scopul este nu numai acela de a obține respingerea necesară a căldurii pe hârtie, ci și de a menține funcționarea fiabilă a sistemului de răcire an de an în condiții reale ale instalației.
Un alt motiv pentru care radiatoarele la distanță sunt populare în instalațiile termoelectrice este flexibilitatea instalării. Unele instalații au o capacitate limitată de ventilație interioară, în timp ce altele trebuie să plaseze echipamentul de răcire departe de zonele-sensibile la zgomot sau de clădirile de proces. Un radiator de la distanță oferă contractantului EPC și proiectantului instalației mai multă libertate în poziționarea echipamentului de respingere a căldurii acolo unde funcționează cel mai bine. De asemenea, reduce cantitatea de aer cald care recirculează în camera mașinilor, ceea ce poate fi un avantaj major atunci când mai multe motoare pe gaz sunt instalate în paralel.
Din punct de vedere operațional, sistemele de radiatoare de la distanță HT LT sprijină și o planificare mai ușoară a întreținerii. Banca de radiatoare este accesibilă fără a interfera prea mult cu întreținerea motorului, iar componentele majore, cum ar fi ventilatoarele, motoarele și colectoarele pot fi adesea inspectate sau înlocuite mai convenabil decât cu echipamente de răcire bine integrate. Pentru proprietarii de instalații, acest lucru se poate traduce într-o perioadă de nefuncționare redusă și o mai bună funcționare pe toată durata de viață a proiectului.
În cele din urmă, răcitoarele cu radiator la distanță HT LT pentru motoare pe gaz la o centrală termoelectrică nu sunt doar schimbătoare de căldură. Ele reprezintă o parte critică a strategiei de management termic a centralei. Un sistem proiectat corespunzător protejează motorul, susține o generare stabilă de energie, îmbunătățește aspectul site-ului și ajută instalația să funcționeze mai eficient în condiții de mediu în schimbare. Pentru centralele termoelectrice care depind de performanța continuă a motorului pe gaz, alegerea soluției potrivite de radiator la distanță HT/LT este un pas important către fiabilitatea-pe termen lung.
